Linie

Rám "Linie" obsahuje tabulku se seznamem zadaných linií. Přidání linií se provádí v dialogovém okně "Nové linie".

Linie jsou definovány mezi jednotlivými body (úsečky, oblouky, kružnice) resp. kolem jednotlivých bodů (kružnice). Linie se mohou libovolně dotýkat resp. protínat - průsečíky zadaných linií najde program automaticky při korekci zadané geometrie.

Při zadávání je nutné definovat typ linie. K dispozici jsou tyto módy:

  • Typ linie

V rozbalitelném seznamu se vybere typ požadované linie (úsečka, oblouk, kružnice).

- úsečka

Kliknutím levého tlačítka myši na styčníky zadáme umístění linie.

- oblouk

V rozbalitelném seznamu se vybere způsob zadání oblouku (třetí bod, střed, poloměr, výška, sevřený úhel) a kliknutím levého tlačítka myši na desktop určíme body, které zadávají oblouk. V případě zadání oblouku pomocí středu, poloměru a sevřeného úhlu se v rozbalitelném seznamu volí orientace (kladná, záporná).

- kružnice

V rozbalitelném seznamu se vybere způsob zadání kružnice (střed a poloměr, tři body) a kliknutím levého tlačítka myši na desktop určíme body, které zadávají kružnici. V rozbalitelném seznamu se volí orientace (kladná, záporná).

Zadané linie lze také editovat na desktopu pomocí aktivních objektů.

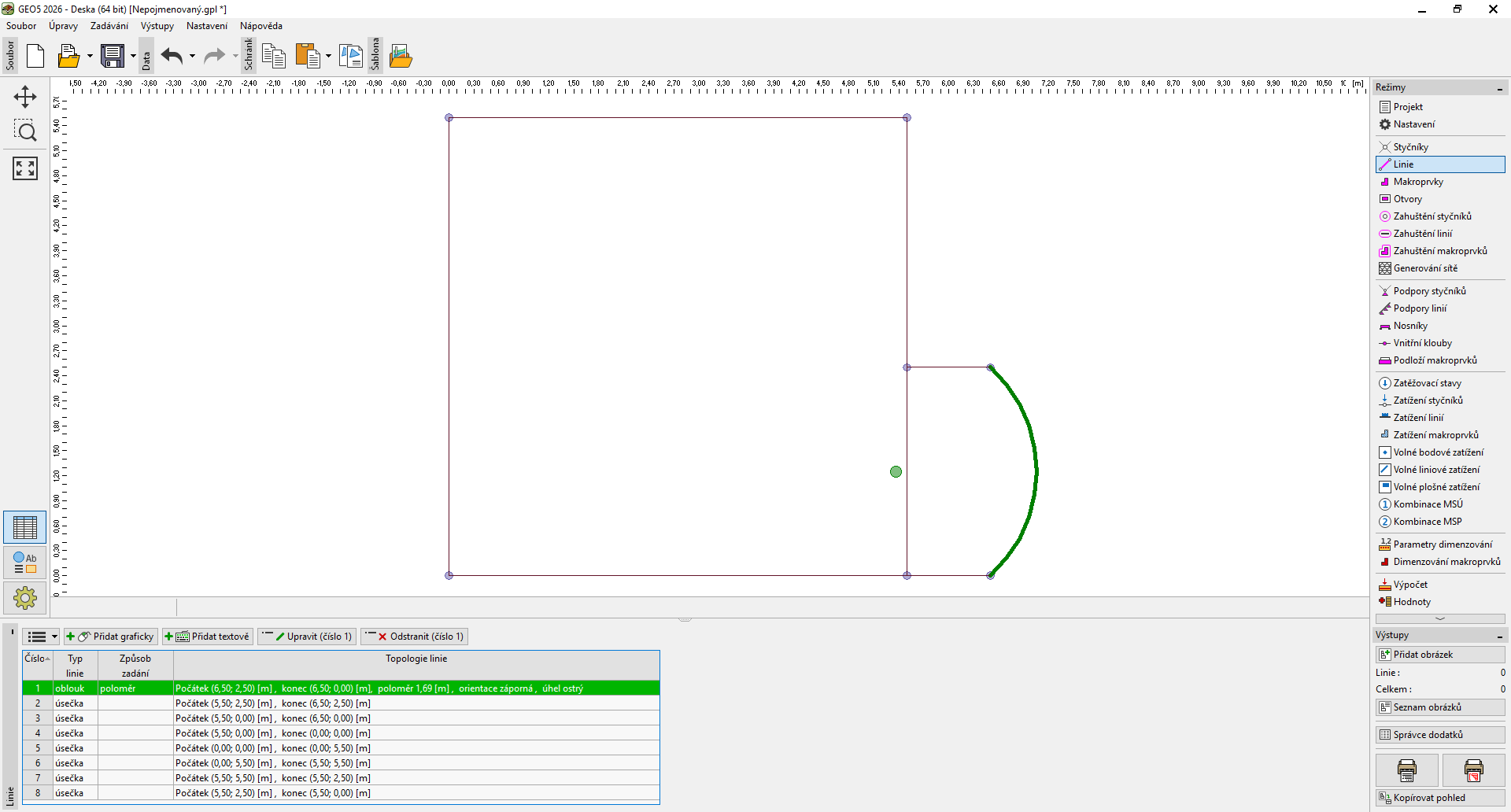

Rám "Linie"
